GSM Antenna: ATK 10 800-980MHz (10 elemes, 10m kábellel + N dugasz)

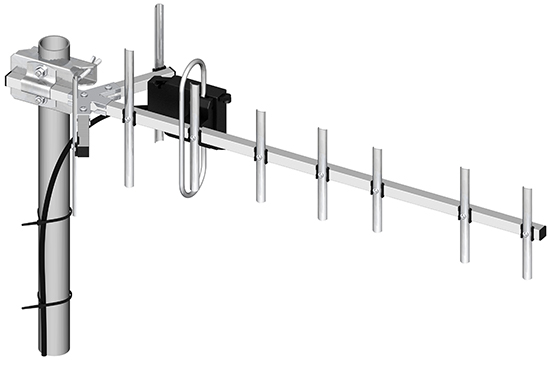

Az antenna képe

A 10 méteres kábel végén N csatlakozó dugasszal

Az ATK 10 800-980MHz egy 10 elemes, kültéri irányított antenna, amelyet a GSM jelek fogadására és továbbítására terveztek. A az antenna nyeresége meghaladja akár a 12,8 dBi értéket a 800 MHz - 970 MHz-es működési sávban. A funkciók lehetővé teszik internet modemek használatát. Az antenna rövid zárlatot képez a DC/LF árammal szemben.

Főbb jellemzők:

Működési sáv: 800-980 MHz
Nyereség: akár 12,8 dBi
10 m kábel
N csatlakozó dugasz
VSWR: max 1.8
Rövidzárlat a DC/LF számára
Elemek száma: 10

Az antenna paramétereit tesztelték és a méréseket az AGH University of Science and Technology Krakkóban végezte.

Nyereség a frekvencia függvényében

VSWR álló hullám aránya


3D-s képalkotás a 800 MHz-es sugárzási tartományban	3D-s képalkotás a 835 MHz-es tartományban

3D-s képalkotás a 870 MHz-es tartományban	3D-s képalkotás a 900 MHz-es tartományban

3D-s képalkotás a 935 MHz-es tartományban	3D-s képalkotás a 970 MHz-es tartományban


Az e-sík sugárzási diagramja 800 MHz	Az e-sík sugárzási diagramja 835MHz

Az e-sík sugárzási diagramja 870 MHz	Az e-sík sugárzási diagramja 900 MHz

Az e-sík sugárzási diagramja 935 MHz	Az e-sík sugárzási diagramja 970 MHz

Technikai adatok

Name	GSM Antenna ATK 10 800-980MHz (10-element)
Code	A7016
Operating band [MHz]	800-980
Gain [dBi]	up to 12.8
Cable [m]	10
Connector	N male
Front/back ratio [dB]	25
Polarization	V
H-beam width [°]	50
V-beam width [°]	58
VSWR	<1.8
Number of elements	10
Impedance [Ω]	50
DC-shorted	Yes
Packaging	cardboard box
Weight [kg]	0.7
Length [m]	0.527
