TV, SAT TV Modulátorok Egycsatornás TV modulátor Terra MT41 21-69 csatornákra

0

Az Ön kosara
jelenleg üres!

Leírás

Könyvtári cikk

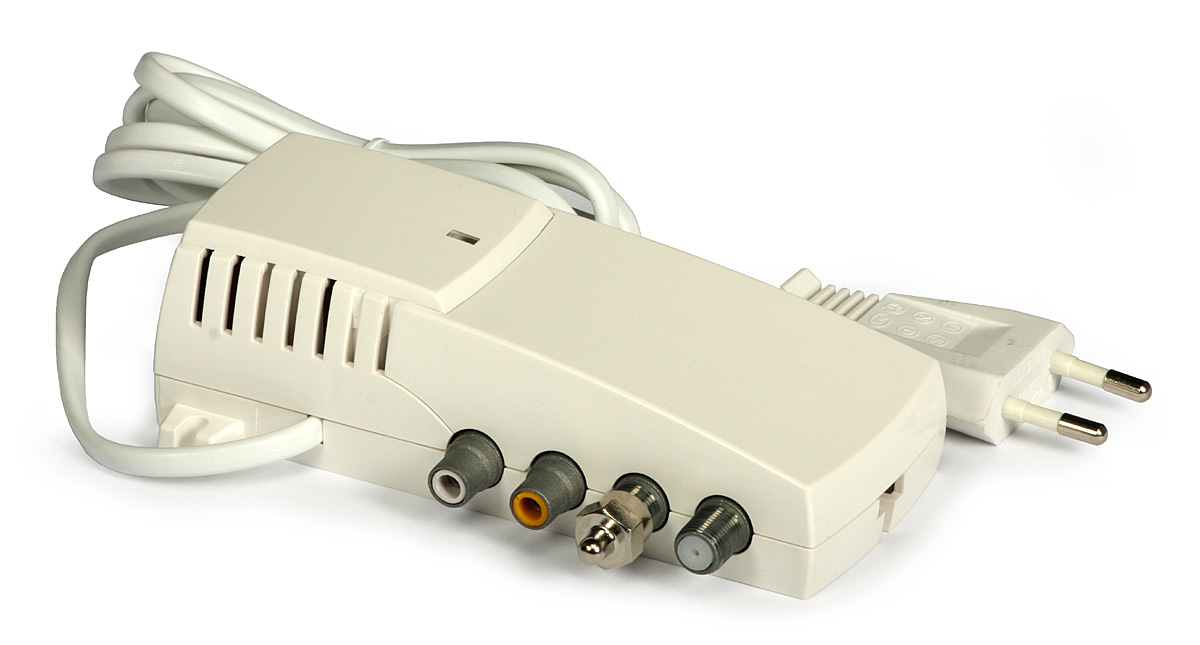

A modulátor általános nézete

A modulátor nyitott fedéllel

Szemközti nézet nyitott fedéllel

A csomagolás nézete

Az MT41 modulátor két oldalsávos mikroprocesszoros vezérlésű - a kimeneti csatorna kiválasztása a burkolat eltávolítása után két gombbal lehetséges, amelynek száma (minden paraméter értékét meg lehet változtatni) megjelenik a LED kijelzőn. A csatorna számát, a beállított értékeket és az egyéb paramétereket tárolja memóriában a modulátor. Kvarc stabilizátor alkalmazásával (PLL) majdnem nulla a frekvencia hiba. A modulátorok kaszkádban is kapcsolódhatnak. Lehetőség van az RF jelek közösítésére a földi TV csatornák jeleivel (ez a földi TV leágazásainak az esetében a kimeneteknél megfelelő csillapító eszközt kell alkalmazni a földi csatornáknál.)

Az előző sorozattal összehasonlítva a Terra modulátorok kompatibilisek a PAL rendszer sok verziójával.

Beállítási opciók:
- videó vivőfrekvencia,
- RF kimenő szint,
- audió vivőfrekvencia,
- A/V arány,
- standard eltérés (+/-50 kHz audió vivő bemeneti szintje 150-775mV

A modulátorokat sikeresen használhatják otthoni antennatelepítéseknél és kisméretű MATV rendszerekben. Az aprólékos minőségellenőrzés a Terra vállalatnál gyakorlatilag hibamentessé teszi ezeket az eszközöket.

Technikai adatok

Name		MT41	MT42	MT47
Code		R871741	R871742	R871747
Video input	frequency range	20 Hz - 6 MHz
	level / impedance	1 V +/- 1 dB at 75 ohm
Audio input	frequency range	20 Hz - 15 kHz
	level adjustment	+ 1 ... -14 dB
	level (adjustable) / impedance / standard deviation	775 mV RMS / 10 kohm / 50 kHz
RF output	level (typical) / impedance	90 dBuV / 75 ohm	85 dBuV / 75 ohm
	level adjustment	0 ... -20 dB
	PAL version	G/H/I/L/K/M/N/Australia	B/D/L/H/I/M/N/Australia	B/G/D/K/H/I/L/M/N/Australia
	frequency range	470 - 862 MHz	170 - 300 MHz	170 - 300. 470 - 862 MHz
Carrier frequency error		+/- 50 kHz
Audio subcarrier frequency		4.5; 5.5; 6.0; 6.5 MHz
Fine tuning range of video carrier frequency		+/- 2.25 MHz. 0.25 MHz step
RF loop-through loss (SAT / Terr)		2.5 / 1.5 dB
RF loop-through frequency range		47 - 2150 MHz
Frequency response variation (video)		+/- 1 dB
A/V ratio		12/16 dB
Amplitude modulation depth. typical		81 %
SNR (weighted)		>= 55 dB
Supplying voltage / power consumption		230 VAC 50 Hz 2.5 W
Operating temperature range		-10 ... +50 deg C
Dimensions / Weight		133x73x39 mm / 0.36 kg

Kiegészítők

Modulátor Terra MT47 1-12 és 21-69 csatornákra

Ára: 20 220 Ft
